A.用途及特點：

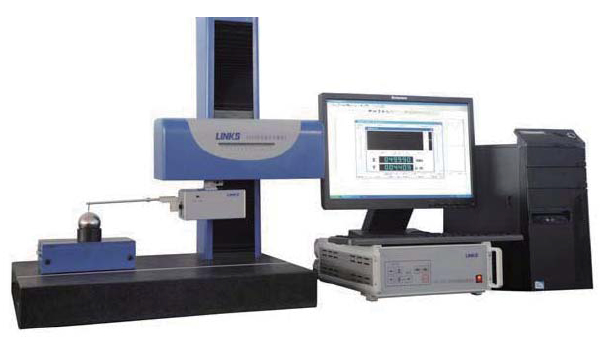

2300A-RC型表面輪廓測量儀是一臺綜合型觸針式輪廓測量儀器，既可用于檢測工件的距離、角度、圓弧半徑、直線度、圓輪廓度等二維形位誤差參數，又可用于檢測表面粗糙度、波紋度、原始輪廓等微觀輪廓參數，適用于生產企業和計量單位的計量檢測部門。
本儀器配置了光柵原理的觸針式形狀傳感器，可配備標準斧型、圓錐型、球型等各種形式的測針，以適合各種測量要求。測針和測桿通過精確的定位結構保證了互換精度，使更換測針及測桿的操作不影響儀器的測量精度。
本儀器還配置了電感式粗糙度傳感器，用戶可根據測量任務要求，選擇標準粗糙度傳感器（有導頭）、剛性粗糙度傳感器、大量程剛性粗糙度傳感器、深槽粗糙度傳感器、圓弧粗糙度傳感器、小孔粗糙度傳感器等。
儀器配備了功能強大的輪廓測量評定軟件，可以完成被測輪廓的距離、角度、圓弧半徑、直線度、圓輪廓等形狀和位置參數的測量，也可以通過繪制輔助點、輔助直線、輔助圓等圖形要素配合直線擬合、圓擬合、自動選擇極值點、自動調平、不等比例放大、求取輪廓交點及比例分割點等豐富的功能完成對被測輪廓的各種二維輪廓參數的測量。測量輪廓及標注結果既可以保存為CAD兼容的DXF和DWG文件，又可以打印輸出。軟件配置的螺紋測量模塊可以在輸入被測螺紋標稱尺寸參數的條件下，將被測螺紋輪廓的所有牙型角、牙型半角、螺距等參數一次評定并標注在圖樣上，并可以用CAD文件、參數文本文件、及打印方式輸出。輪廓比對軟件模塊可以完成被測輪廓與CAD文件導入的或測量得到的標準輪廓進行比對的功能，設定上下偏差限后，輪廓的合格競價和超差競價可以在圖形上以不同顏色標識出來，并自動給出合格區域所占比例。
儀器還配備了微觀輪廓測量軟件，可以測量評定表面粗糙度、波紋度、原始輪廓等參數，還可以測量微觀輪廓的高度和寬度等參數。

B.主要技術指標：

1、驅動箱水平滑行范圍：120mm；
2、驅動箱滑行速度：0.2，0.5，0.8，1mm/s；
3、傳感器返回形式：手動，自動；
4、基準導軌的直線性： 1μm/100mm；
5、驅動箱升降：滾動絲杠升降系統，機動升降，自動對準零位；
6、立柱垂直測量高度：270mm；
7、工作臺結構：460mm×720mm大理石平臺；
8、形狀測量系統：
1）測量原理：垂直方向：觸針法，光柵傳感器；
水平方向：直線光柵；
2）測量范圍：垂直40mm，水平120mm；
3）測量精度：垂直±(2+│H│/5000)μm，水平±4μm/100mm；
4）垂直分辨力：0.05μm；
5）水平分辨力：1μm ；
6）測量參數：垂直距離，水平距離，兩直線夾角，圓弧半徑，圓心-直線距離、圓心-圓心距離、直線度、圓輪廓度等形位公差參數；
7）圖形放大倍率：無級連續放大；可至最小800倍，最大80000倍；
8）傳感器測桿長：220mm；
9）測針長度：33mm；
10）針尖角度：11°；
11）針尖半徑：20μm；
12）測力：0.02-0.06N；
13）傳感器滑行角度：上升角≤77°，下降角≤88°；
9、微觀輪廓測量系統
1）測量范圍：垂直40μm（1200μm），水平120mm；
2）表面粗糙度Ra示值誤差：≤±5%
3）最小分辨力：垂直0.6mm，水平1μm；
4）取樣長度：0.08，0.25，0.8，2.5，8mm；
5）評定長度：N倍取樣長度，N＝1,2,3,4,5；
6）粗糙度測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr；
7）波紋度測量參數：Wa,Wc,Wp,Wv,Wz,Wq,Wsm,Wt,Wsk,Wku,Wdq,Wmr；
8）原始輪廓測量參數：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq,Pmr；
9）微觀輪廓測量參數：│X2-X1│,│Z2-Z1│；
10）圖像分析功能：支承率曲線、幅度分布曲線、輪廓峰密度等；
11）輪廓圖形垂直放大倍率：1－500000可選，亦可手動輸入；
12）輪廓圖形水平放大倍率：1－50000可選，亦可手動輸入；
13）傳感器測針：金剛石棱錐，錐角90°，針尖半徑2μm。
